單人實現多波束勘測工程 ----帶上海卓MS400P（小精靈）

【摘要】一提起高端多波束測深系統，我們就會想到：配件多、體積大、沉重、運輸困難、價格昂貴、操作復雜，這些都造成了工程外業人員工作量巨大、效率低下、容易出錯。解決行業痛點，一直是海卓同創的努力方向！在充分的市場產品化進程中，海卓人和合作伙伴一起，對勘測市場的300多個典型案例進行了深刻的實踐及總結，歷經了無數次的算法、電路、工藝、調測的打磨和迭代，海卓MS400P（小精靈）高端多波束測深系統終于批量下線。這套系統，完全顛覆了傳統認知，性能卓越、指標功能比肩國際頂級產品，卻像單波束一樣體積小、重量輕、功耗低、操作簡單，使得一個人即可輕松完成復雜的勘測工程。

一、 海卓MS400P（小精靈）終于來了

海卓MS400P小精靈是一套體現了行業發展趨勢、擁有先進理念且性能卓越的多波束測深系統。

直觀印象——就像一本字典；重量輕，探頭只有4.5公斤；功耗低，小于40W；安裝和單波束一樣快捷方便。

先進功能——近場動態聚焦波束形成、免安裝校準、實時水體成像、實時橫搖穩定、側掃圖像輸出，頂級多波配備的先進功能全都有。

強大集成——一體化集成航姿測量儀，實現免安裝校準和任意角度傾斜測量，表面聲速儀、聲速剖面儀一應俱全，根據需要還可選配POSMV或海卓POS外置姿態儀，解決各種場合應用需求。

核心指標——400kHz工作頻率、512個電子波束、1°×2°（1°×1°可選）波束寬度、143°波束開角、0.2-150m的測量范圍、0.75cm測深分辨率、60Hz最大Ping率，都是主流高端淺水多波束的標準指標。

海卓MS400P小精靈，個頭雖小，高端核心指標和先進功能一個也不少。

二、 MS400P（小精靈）的作業會是一種怎樣的體驗?zāi)兀?/span>

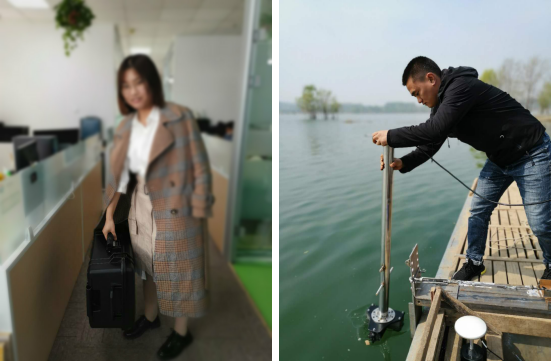

海卓MS400P的水下聲吶探頭和甲板單元單人輕松就能拿起，各種小船、橡皮艇和沖鋒舟都能輕松安裝。

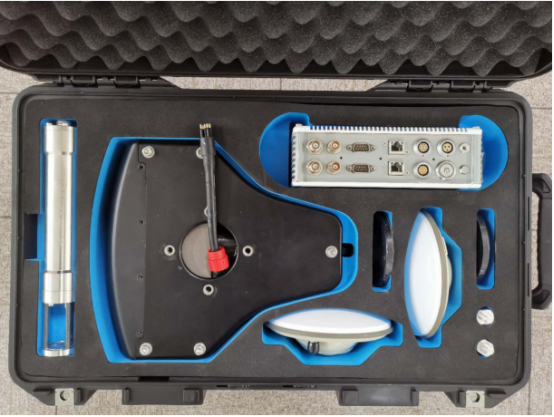

海卓MS400P（小精靈）多波束測深系統，從整機到配件的設計思路都體現出了集成化和小型化，確保整套設備可以放到一個20寸的加固欄桿箱中，可提、可拉，即使是女士也可以毫無壓力的隨時攜帶。飛機、高鐵、國內、國外，無需托運。

單手可提、單人安裝

三、 MS400P(小精靈)的功能有多強大？

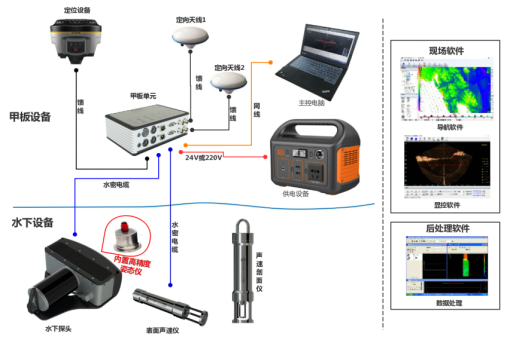

作為專業級的多波束測深系統，海卓MS400P（小精靈）包含了所有必要的傳感器，系統組成如下。

得益于海卓同創公司“慣聲一體”“小型化”“低功耗”的設計理念，MS400P（小精靈）整套系統的組成為：集成了慣導的水下聲吶探頭 + 集成了GNSS的甲板單元 + GNSS天線 +聲速儀，整套系統完整而又簡潔。

四、MS400P（小精靈）的操作真的很簡單

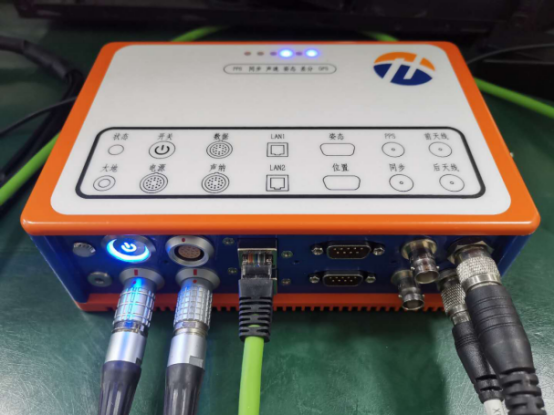

連線簡單、一鍵開機，各種狀態指示燈一目了然。

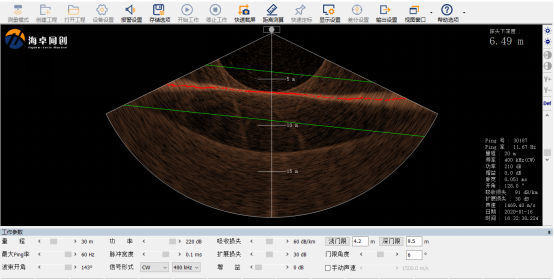

軟件操作，全面升級的全中文多波束顯控HydroQuest和導航測量軟件HydroNavi國際主流多波束測深系統功能接軌，新增了多種自動測量功能、噪點自動刪除功能、多種門限設置功能和衛星圖加載功能，實現外業測量便捷操作。

多種門限設置，能夠有效解決特殊地形測量問題。

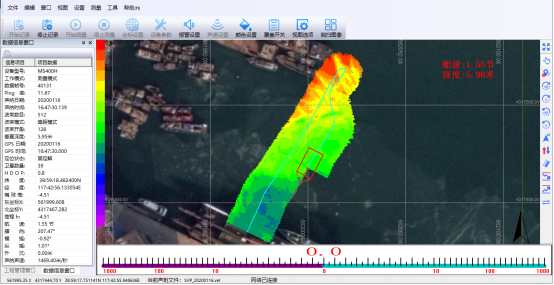

各種衛星底圖的加載功能，更方便用戶規劃測區和外業導航。

五、 看看MS400P（小精靈）的成果吧

一臺只有雙頻單波束（測深儀）大小的多波束測深儀，性能指標均達國際主流先進水平，測量結果更有保障。

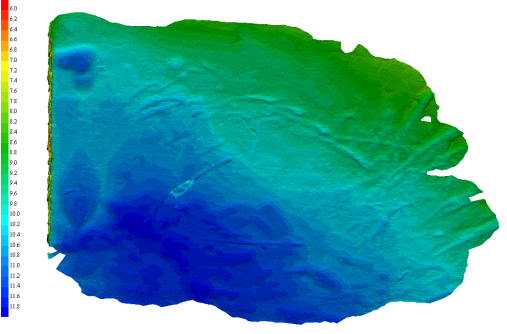

首先，是可以勝任各種水下地形測量，這個是港池的測量結果。

其次，精細測量更是產品優勢，這個是水下沉船的三維點云。

兩條不同的沉船

六、 如果您遇到過以下問題：

1. 無人船太小了，只能裝單波束，多波束用不了。

2. 水資源勘測、湖泊研究領域等遇到各種高原湖泊測量，設備運輸不方便。

3. 水文測量領域，都是小河、小湖，測量都是小船，設備太大不可行。

4. 海外項目，設備體積大、配件多、報關時間長、來回運輸太麻煩。

5. 應急搶險、燕塞湖測量，只有沖鋒舟，水下三維地形要求精細，需要設備小巧便攜、快速安裝、快速測量。

6. 大壩上、下水庫測量，測量面積小、精度要求高，大量時間浪費在轉場的拆裝校準中,效率太低。

7. 設備操作復雜，服務不及時，維修時間無法控制。

......

——以上問題，有了海卓MS400P（小精靈）就都不用擔心了。特殊困難，您只管提出來，大家一起想辦法。

是不是想開始一個人的多波束測量了，趕快電話告訴我們，海卓MS400P（小精靈）馬上出發！
